【Windows】Altium Designer(AD) 21.9.2安装版 – PCB电路仿真设计软件

软件介绍

Altium Designer是一款专业的PCB电路仿真设计软件，主要用于电子系统的设计和开发。它具有丰富的功能和强大的性能，可以帮助工程师轻松创建复杂的电路板设计。

Altium Designer 21（AD21）是 Altium 于 2020 年推出的 64 位 PCB 设计 EDA 软件，主打高速设计、刚挠结合、协作与性能优化。软件强化交互式总线布线与差分对等长调整，支持长号、锯齿、手风琴三种模式，适配 DDR4、PCIe 等高速总线。新增刚挠结合板堆栈管理器，可视化定义软硬区域，适合穿戴、医疗等柔性产品。原理图新增Smart Paste，复制元件自动保留网络连接；实时 DRC 提前纠错。PCB 支持环形焊盘与引线键合，提升特殊封装设计能力。深度集成Altium 365，支持云端协作、版本追溯与在线评审Altium中国。64 位多线程架构让大型项目运行更流畅，ECAD/MCAD 协同更稳定。整体兼顾效率、精度与协作，是高速、高密度、刚挠结合板设计的主流工具。

主要功能

PCB设计工具：支持多层板设计、布线、布线规则检查等功能。
模拟电路模拟：支持SPICE仿真，可以快速验证电路设计的性能。
元件库管理：提供丰富的元件库，用户可以自定义元件库并进行管理。
3D模型集成：支持导入3D模型并进行设计验证和碰撞检测。
现场可编程门阵列（FPGA）设计：支持常用FPGA器件的设计和开发。
电路板布局：提供强大的电路板布局功能，支持手动和自动布局。
文件导出：支持将设计文件导出为各种格式，如Gerber文件、BOM表等。

版本特点

智能交互式布线：Push & Shove 动态推挤、任意角度走线、圆弧平滑处理、批量修线、复杂 HDI 自动避让、布线效率提升 20%+AltiumAltium。
高速设计强化：返回路径完整性检查、xSignals 飞行时间同步、PCIe 4.0/5.0、USB 3.2、DDR5、100G 以太网优化、阻抗精确控制Altium。
高压安全设计：爬电距离规则、高压间隙校验、防电弧保护、适用于电源、医疗、航空航天高压场景。
原理图与效率：DirectX 加速、动态增量编译、实时数据访问、简化属性面板、复制粘贴提速、缩放平移流畅。
多板与 BOM：多板系统 3D PDF 导出、ActiveBOM 实时供应链、供应商匹配、BOM 规则校验、成本跟踪Altium。
制造与 3D：Draftsman 工程图增强、3D 装配验证、动态铺铜、DRC 加速、Gerber 输出优化Altium。

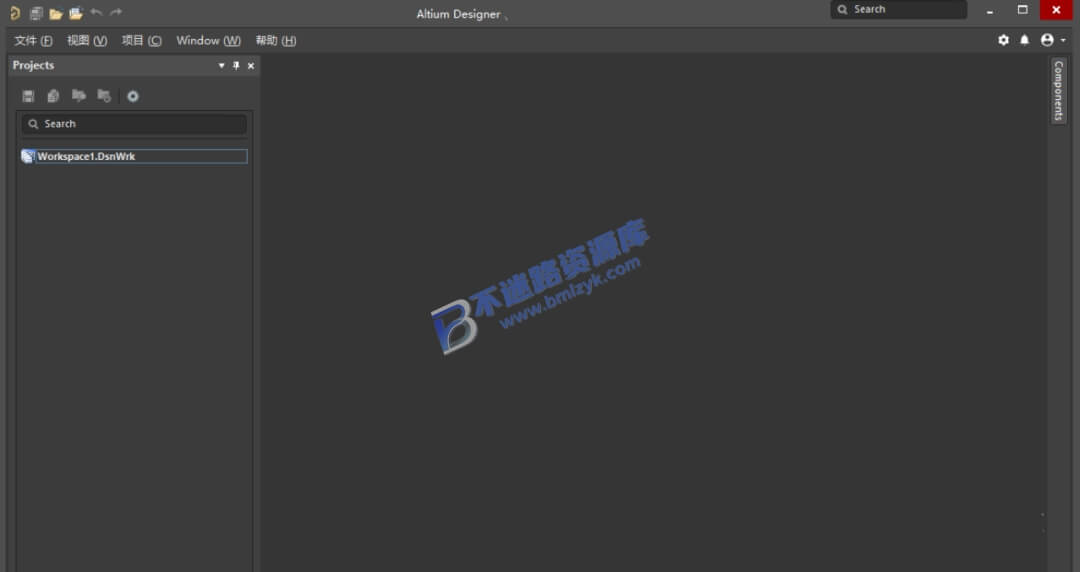

截图预览
