【Windows】VERICUT 9.3 安装版 – 数控加工仿真软件

软件介绍

VERICUT 是美国CGTECH公司开发的数控加工仿真系统，由NC程序验证模块、机床运动仿真模块、优化路径模块、多轴模块、高级机床特征模块、实体比较模块和CAD/CAM接口等模块组成。基于3D实体的软件程序，可以交互式模拟NC程序的材料去除过程。该程序描述了多轴铣削/钻孔以及多轴车削和组合铣削/车削加工。它使您能够验证NC程序的准确性和质量。在程序在CNC机床上运行之前，可以纠正可能破坏零件，损坏夹具或破坏切削刀具的低效运动或编程错误。

VERICUT 9.3 专注打造更智能高效的制造流程，通过整合机床、刀具、毛坯数据，强化仿真核心能力，优化整体制造工作流。软件独立运行，也可与 UG/NX、CATIA、Mastercam 等主流 CAD/CAM 系统无缝集成，直接读取后置处理后的 G/M 代码，实现与机床实际执行一致的仿真验证，从根源避免 CAM 后置处理错误。

版本特点

G 代码级精准仿真：直接解析机床 G 代码，真实模拟材料去除过程，支持 2 轴至 5 轴铣削、钻削、车削、车铣复合、线切割、电火花加工等全工艺类型，精准呈现加工细节。
机床数字孪生构建：搭建完整 CNC 机床三维模型，包含导轨、主轴、刀库、夹具、控制系统等，支持西门子、海德汉、发那科等主流系统，全方位检测机床、刀具、工件、夹具间的碰撞与超行程问题。
过切与精度检测：AUTO-DIFF 模块自动比对仿真结果与设计模型，高亮过切、欠切、余量偏差，量化误差数据，快速定位加工问题。
组件管理与复用：新增 Assembly Manager，可创建、管理旋转工作台、加工角头、机器人末端执行器、工装夹具等机床组件，库化管理实现快速复用。

主要功能

全新图形渲染引擎：更真实清晰的切削与机床视图，渲染速度大幅提升；切削过程中可流畅旋转缩放，无缝切换视图布局，实时调整模型透明度、颜色等外观属性
车削刀塔设置增强：新增多功能刀架，支持转塔车床快速设置；可从刀具库列表选择或拖拽刀具至刀塔位置，支持多工位刀站；同类刀具可引用库中单一刀具并设置不同偏移量
仿真控制升级：新增 Restart 重启功能，可从 NC 程序任意行快速重启仿真；新增 Stop At 行号 / 计数停止，支持循环分支程序精准停止；仿真过程控制更灵活高效
Force 物理优化强化：优化切削物理模型，精准控制切屑厚度与切削力；支持铣削、车削全工艺优化，实时显示切削力、切屑负载、刀具变形等数据
增材制造仿真优化：提升增材材料沉积模拟精度，支持重叠路径、锐角堆积等工艺缺陷检测；强化增材与减材混合加工仿真，提前验证工艺可行性
测量与剖切功能升级：增强 X-Caliper 测量工具，提供更多几何测量选项；优化工件剖切功能，无遮挡查看内部结构，精准定位过切、余量问题
G 代码处理增强：支持 Heidenhain 等高端系统高级平面指令；简化 G 代码偏移设置，两步完成工件偏移，自动验证偏移名称有效性
多工艺全兼容：支持铣削、车削、5 轴联动、磨削、电火花、线切割、钻铆、复合材料、增材混合等全类型数控工艺仿真

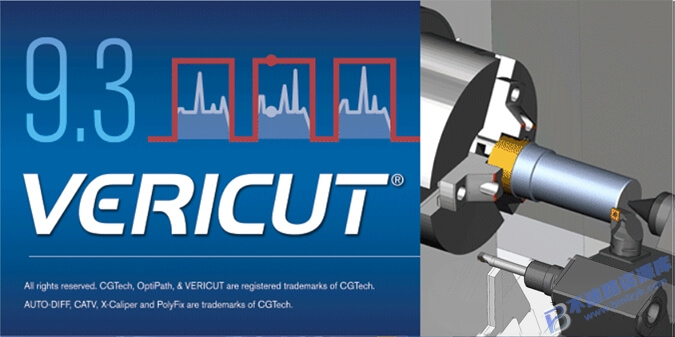

截图预览
